Practical
Mixed Technology Kit

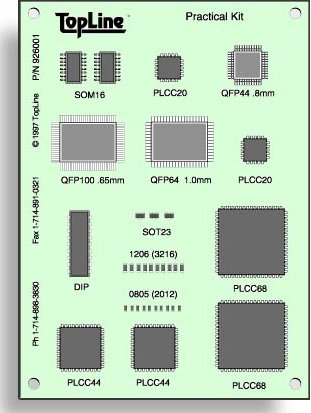

Actual Size: 4" x 5.5" (100 x 140mm)


    A low-cost, mixed technology kit for rework and solder practice. Includes simple to handle components. Excellent for beginners. Can also be used for medium speed assembly.

Features:

  • Hot Air Soldering Leveling
  • LPI Solder Mask
  • FR4 Board .062"
  • Double Sided
  • Tooling Holes .125"
  • Fiducial Marks
  • Plated Throughholes

    Click here to download our Kits catalog in PDF format.

  •   Manual Assembly Machine Run
    Component Pitch
    Order #
    926000
    1 Kit

    Order #
    926010
    10 Kits

    Order #
    926025
    25 Kits

    Order #
    926050
    50 Kits

    Order #
    926100
    100 Kits
    Board   1 10 25 50 100
    QFP100 0.65mm 1 10 25 50 100
    QFP44 0.80mm 1 10 25 50 100
    QFP64 1.00mm 1 10 25 50 100
    PLCC20 50 mils 2 25 50 100 200
    PLCC44 50 mils 2 25 50 100 200
    PLCC68 50 mils 2 25 50 100 200
    SOM16 50 mils 2 25 50 100 200
    DIP14~18 100 mils 1 10 25 50 100
    SOT23 - 10 50 500 500 500
    0805 Chips - 10 100 500 500 1000
    1206 Chips - 10 100 250 500 1000

    Optional Accessories
    Parts Placement Data X, Y, Theta ASCII File Order Number 926004
    Solder Paste Artwork, Gerber File, Order Number 926005

    Spare Parts
    Components Quantity Order Number
    PC Board Only 1 926001
