Tamping Tool
Gently Pushes Solder Columns into Solder Paste in Graphite
During the Reflow Process

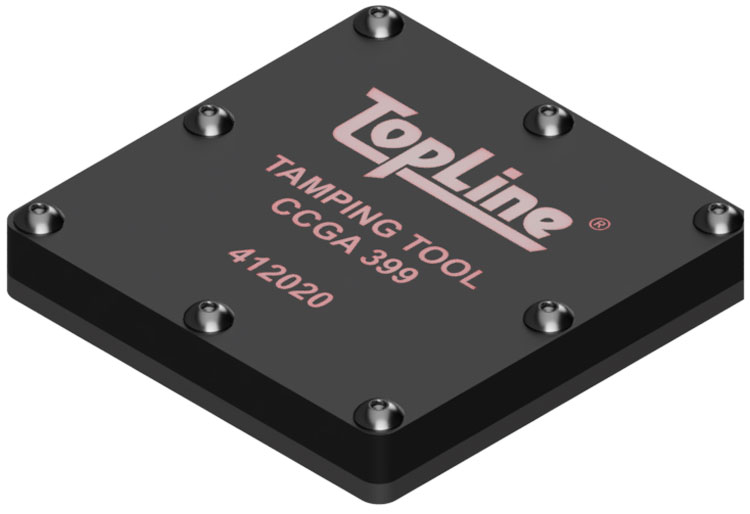

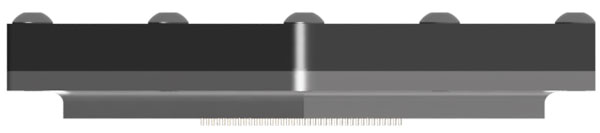

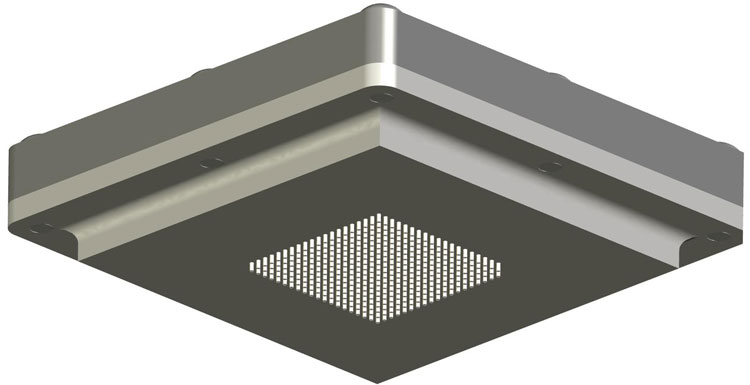

Top View   •   Side View  •  Bottom View
What is it.
C7-TAMP TOOL gently pushes columns into solder paste while loaded in the top graphite plate. Keep the tamping tool in place during reflowing.

Features:
Features
  • Size: Fits CCGA Package
  • Material: Titanium Pins
  • Pitch: Choose 1.0mm or 1.27mm
  • Use with C7-GRAPHITE
  • Use to press columns into solder paste.
  • 360° Model
  • C7-TAMP TOOL ORDERING
    Complete for your specific CGA
    DWG Number Model Number Column
    ØDia
    Column
    Height
    Substrate
    X/Y Size
    Matrix
    Row x Col
    Pitch Ti-Pin
    ØDia
    Device Type
    411270 C7-TAMP-143-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    14.5x14.5mm 12x12 1.0mm Ø0.425mm
    (17 mil)
    CG143 - Cobham
    421670 C7-TAMP-255-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    21x21mm 16x16 1.27mm Ø0.425mm
    (17 mil)
    CG255
    421970 C7-TAMP-360-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    25x25mm 19x19 1.27mm Ø0.425mm
    (17 mil)
    CG360
    422080 C7-TAMP-376-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    28x28mm 20x20
    (11x11)
    1.27mm
    (1.0mm)
    Ø0.425mm
    (17 mil)
    CG376 - T.I.
    412020 C7-TAMP-399-B Ø0.38mm
    (15 mil)
    2.21mm
    (87 mil)
    21x21mm 20x20 1.27mm Ø0.30mm
    (12 mil)
    CG399
    422270 C7-TAMP-472-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    29x29mm 22x22 1.27mm Ø0.425mm
    (17 mil)
    CG472 - Aeroflex-Cobham
    412270 C7-TAMP-483-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    23x23mm 22x22 1.0mm Ø0.425mm
    (17 mil)
    CG483 - Actel Microchip
    422870 C7-TAMP-576-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    37.5x37.5mm 28x28 1.27mm Ø0.425mm
    (17 mil)
    CG576
    422570 C7-TAMP-624-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    32.5x32.5mm 25x25 1.27mm Ø0.425mm
    (17 mil)
    CG624 - MicroChip
    412570 C7-TAMP-625-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    29x29mm 25x25 1.0mm Ø0.425mm
    (17 mil)
    CG625 - Frontgrade CAES
    NanoXplore
    422770 C7-TAMP-717-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    35x35mm 27x27 1.27mm Ø0.425mm
    (17 mil)
    CG717
    413070 C7-TAMP-896-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    31x31mm 30x30 1.0mm Ø0.425mm
    (17 mil)
    CG896
    423370 C7-TAMP-1088-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    42.5x42.5mm 33x33 1.27mm Ø0.425mm
    (17 mil)
    CG1088 - IBM
    413471 C7-TAMP-1136-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    35x35mm 34x34 1.0mm Ø0.425mm
    (17 mil)
    CG1136 - MicroChip
    413473 C7-TAMP-1140-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    35x35mm 34x34 1.0mm Ø0.425mm
    (17 mil)
    CG1140 - Xilinx
    413472 C7-TAMP-1144-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    35x35mm 34x34 1.0mm Ø0.425mm
    (17 mil)
    CG1144 - Xilinx
    413470 C7-TAMP-1152-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    35x35mm 34x34 1.0mm Ø0.425mm
    (17 mil)
    CG1152 - MicroChip
    413440 C7-TAMP-1152-B Ø0.38mm
    (15 mil)
    2.21mm
    (87 mil)
    35x35mm 34x34 1.0mm Ø0.30mm
    (12 mil)
    FC1152 - Microchip
    FG1152 - Xilinx
    413441 C7-TAMP-1152-K Ø0.40mm
    (16 mil)
    1.0mm
    (40 mil)
    35x35mm 34x34 1.0mm Ø0.36mm
    (14 mil)
    FC1152 - Microchip
    FG1152 - Xilinx
    413670 C7-TAMP-1272-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    37.5x37.5mm 36x36 1.0mm Ø0.425mm
    (17 mil)
    CG1272 - MicroChip
    413970 C7-TAMP-1509-A 2.21mm
    (87 mil)
    2.21mm
    (87 mil)
    40x40mm 39x39 1.0mm Ø0.425mm
    (17 mil)
    CG1509 - MicroChip
    414170 C7-TAMP-1657-A 2.21mm
    (87 mil)
    2.21mm
    (87 mil)
    42.5x42.5mm 41x41 1.0mm Ø0.43mm
    (17 mil)
    CG1657 - MicroChip
    414171 C7-TAMP-1657-M Ø0.51mm
    (20 mil)
    1.27mm
    (50 mil)
    42.5x42.5mm 41x41 1.0mm Ø0.425mm
    (17 mil)
    CG1657 - MicroChip
    414270 C7-TAMP-1752-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    45x45mm 42x42 1.0mm Ø0.425mm
    (17 mil)
    CN1752 - Xilinx
    419770 C7-TAMP-2460-A Ø0.51mm
    (20 mil)
    2.21mm
    (87 mil)
    57x49mm 54x46 1.0mm Ø0.425mm
    (17 mil)
    CG2460 - Honeywell



    Ti PINS for SOLDER COLUMNS

    DWG
    Number
    Model Number Material
    Grade
    Ti Pin Size (0.D.)
    Inch / mm
    Solder Column (O.D.)
    Inch / mm
    Solidworks
    360°Model
    161970 Ti5U7x200NH Titanium
    PN C
    Ø 0.007" x 0.200"
    Ø 0.18mm x 5.08mm
    Nail Head Pin
    Solder Column:
    Ø 0.008"~0.010"
    Ø 0.20~0.25mm
      360 ° Model
    161980 Ti5U12x200NH Titanium
    PN B
    Ø 0.012" x 0.200"
    Ø 0.30mm x 5.08mm
    Nail Head Pin
    Solder Column:
    Ø 0.015"
    Ø 0.38mm
      360 ° Model
    161950 Ti5U17x200NH Titanium
    PN A
    Ø 0.017" x 0.200"
    Ø 0.43mm x 5.08mm
    Nail Head Pin
    Solder Column:
    Ø 0.020"
    Ø 0.50mm
      360 ° Model



    Ti PINS For MICRO-COIL SPRINGS

    DWG
    Number
    Model Number Material
    Grade
    Ti Pin Size (0.D.)
    Inch / mm
    Micro-Coil Size (O.D.)
    Inch / mm
    Solidworks
    360°Model
    161820 Ti5U11x300A Titanium
    PN P
    Ø 0.011" x 0.300"
    Ø 0.28mm x 7.62mm
    Shoulder Pin
    Micro-Coil Spring
    MCS Ø 0.012"
    MCS Ø 0.50mm
      360 ° Model
    161850 Ti5U15x257A Titanium
    PN K
    Ø 0.015" x 0.257"
    Ø 0.38mm x 6.5mm
    Shoulder Pin
    Micro-Coil Spring
    MCS Ø 0.016"
    MCS Ø 0.40mm
      360 ° Model
    161810 Ti5U19x305A Titanium
    PN M
    Ø 0.019" x 0.305"
    Ø 0.48mm x 7.75mm
    Shoulder Pin
    Micro-Coil Spring
    MCS Ø 0.020"
    MCS Ø 0.50mm
      360 ° Model



    SPARE Hardware

    DWG
    Number
    Model Number Material
    Grade
    Size
    Inch / mm
    Description
    Solidworks
    360°Model
    401000 C7-TAMP-BOLT-A Stainless Bolt: 10-32 x 1.5"
    Spring: O.D. Ø 0.024"
    Fastener + SPRING Assembly for
    Tamping Tool Compression Plate
      360 ° Model
    410000 C7-TAMP-PLATE-A Graphite 3.878"x 3.000" Universal Tamping Tool
    Compression Plate
      360 ° Model




    Model Numbering System
        C7     -     TAMP     -     1152     -     Option
    Series   Description   Pin Count   Variations
    Attachment Tool
    Series   •   Description
    C7 = CCGA tool-set






      Tool Type
    NAMEDescription
    TAMP = Tamping Tool
      Nbr Pins
    CodeNbr. Pins
    169 = 169 pins
    255 = 255 pins
    360 = 360 pins
    372 = 372 pins
    472 = 472 pins
    483 = 483 pins
    624 = 624 pins
    672 = 672 pins
    717 = 717 pins
    896 = 896 pins
    1088 = 1088 pins
    1140 = 1140 pins
    1144 = 1144 pins
    1152 = 1152 pins
    1272 = 1272 pins
    1657 = 1657 pins
    1752 = 1752 pins
    2400 = 2400 pins
    2460 = 2460 pins
    2577 = 2577 pins

    Contact TopLine Other Pins
      Column Variation
    Code  •   Ø x L  •  Titanium Pin
    A   •   20x87   •   161950
    B   •   15x87   •   161980
    C   •   10x87   •   161970
    J   •   12x162 •   --TBA--
    X   • Custom

    Micro-Coil Variation
    Code  •   Ø x L  •  Titanium Pin
    K   •   16x40   •   161850
    M   •   20x50   •   161810
    P   •   12x50   •   161820

    Other Version Available


    Drawing Number System

        4         1         22         7         0
    Series Pitch Matrix Titanium Pin Dia Version
    C7 TAMP
    CodeItem Description
    4 = Tamping Tool
    Pitch
    CodePitch
    1 = 1.0mm
    2 = 1.27mm
    4 = 0.4mm
    5 = 0.5mm
    6 = 0.65mm
    8 = 0.8mm
    9 = Special
    0 = Special
    Matrix
    CodeArray Matrix
    12 = 12x12
    19 = 19x19
    20 = 20x20
    22 = 22x22
    24 = 24x24
    25 = 25x25
    26 = 26x26
    27 = 27x27
    30 = 30x30
    33 = 33x33
    34 = 34x34
    35 = 35x35
    36 = 36x36
    39 = 39x39
    40 = 40x40
    41 = 41x41
    42 = 42x42
    43 = 43x43
    44 = 44x44
    49 = 49x49
    97 = 54x46
    98 = 50x48
    Others Available
    Titanium Pin Diameter
    CodeØ Titanium Pin Diameter
    3 = Ø7 mil •   Ø0.18mm
    5 = Ø8 mil •   Ø0.20mm
    1 = Ø10 mil • Ø0.25mm
    2 = Ø12 mil • Ø0.30mm
    4 = Ø14 mil • Ø0.36mm
    6 = Ø16 mil • Ø0.40mm
    7 = Ø17 mil • Ø0.43mm
    8 = Ø18 mil • Ø0.45mm
    9 = Ø20 mil • Ø0.50mm
    0 = Custom

    VERSION
    CodeVersion
    0 = Rev A
    1 = Rev B
    2 = Rev C
    3 = Rev D
    etc




    ECCN: EAR99 Export Administration Regulations (EAR)
    HS Code: 8542.90.0000 ELECTRONIC INTEGRATED CIRCUITS AND MICROASSEMBLY PARTS
    ITAR: Micro-coil springs and dummy daisy chain CCGA are not restricted.




    Download Solidworks® e-Drawing viewer to enjoy 360° rotatable models.
