Crystal & Oscillator | |||
 | ||||
|
|
||||
| Go to--> Chip Menu Resistor Capacitor Tantalum Inductor AL Cap Melf Array | ||||||||||||||||||||||||||||||||||||||
| Case Style |
Size | Tape Info |
PCB Land pattern |
TopLine Part Series | ||||||||||||||||||||||||||||||||||
| Metal 1/2 Can Gull Wing Leads |
12.5mm x 12.5mm | W=24mm P=24mm |
PCB |
 LX1/2SMD-E13A - Tape & Reel LX1/2SMD-M - Tubes 40pcs |
||||||||||||||||||||||||||||||||||

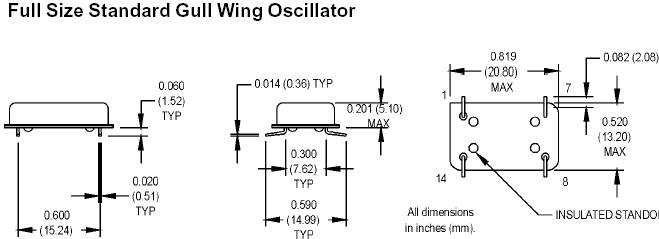

| Metal Full Can Gull Wing Leads |
20.8mm x 13.2mm | W=32mm P=24mm |
PCB |
 LX0SMD-E13A - Tape & Reel LX0SMD-M - Tubes 25 |
||||||||||||||||||||||||||||||||||
| Metal Low Profile |
Height=3.3mm Base=11.1mm x 4.6mm |
W=24mm P=12mm |
- |
 SM49SE13A |
||||||||||||||||||||||||||||||||||
| Metal Standard |
Height=5.08mm Base=11.1mm x 4.6mm |
W=24mm P=12mm |
- |
 SM49E13A |
||||||||||||||||||||||||||||||||||
| Plastic | 8.7mm x 3.7mm | W=16mm P=8mm |
- |
 SX3512E13A |
||||||||||||||||||||||||||||||||||

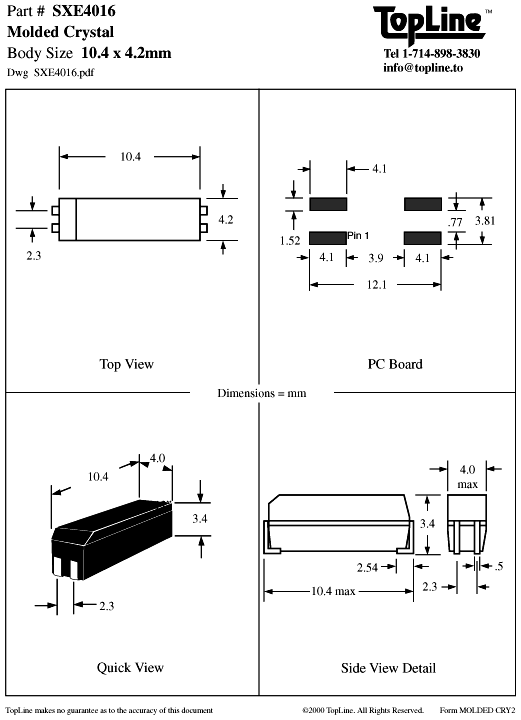

| Plastic | 10.4mm x 4.2mm | W=16mm P=8mm |
- |
 SXE4016E13A |
||||||||||||||||||||||||||||||||||

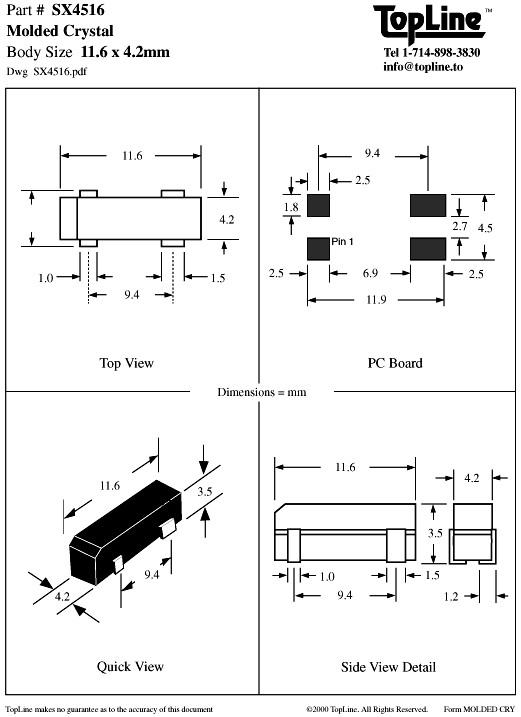

| Plastic | 11.6mm x 4.2mm | W=24mm P=8mm |
- |
 SX4516E13A |
||||||||||||||||||||||||||||||||||
| Plastic | 13.2mm x 5.0mm | W=24mm P=8mm |
- |
 SX5020E13A |
||||||||||||||||||||||||||||||||||

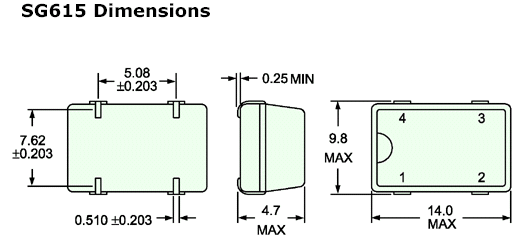

| Plastic | 14mm x 9.8mm | W=24mm P=12mm |
- |
 SG615E13A |
||||||||||||||||||||||||||||||||||

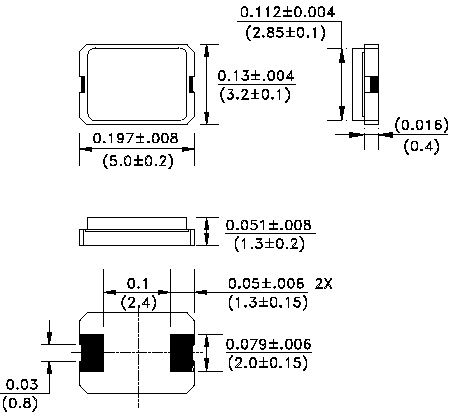

| Ceramic | 5.0mm x 3.2mm |
W=12mm P=8mm |
PCB |
 LCN2-5.0x3.2E7A |
||||||||||||||||||||||||||||||||||
| Oscillator | 5.0mm x 3.2mm |
W=12mm P=8mm |
- |
 LCC4-5x3.2E7A |
 360° Model
| |||||||||||||||||||||||||||||||||
| Oscillator | 5.0mm x 3.2mm | W=16mm P=8mm |
- |
 LCC6-5x3.2-DC1346 Daisy Chain |
360° Model |
|||||||||||||||||||||||||||||||||

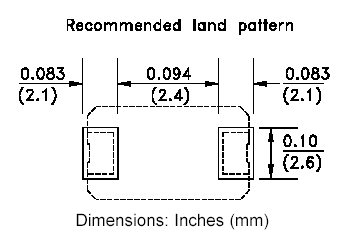

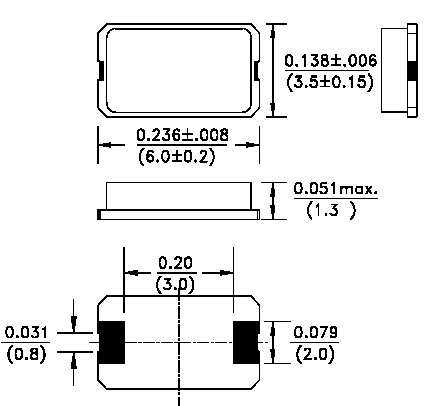

| Ceramic | 6.0mm x 3.5mm |
W=16mm P=8mm |
PCB |
 LCN2-6.0x3.5E7A |
||||||||||||||||||||||||||||||||||
| Ceramic | 6.0mm x 3.5mm |
W=16mm P=8mm |
PCB |
 LCC4-6.0x3.5E7A |
||||||||||||||||||||||||||||||||||

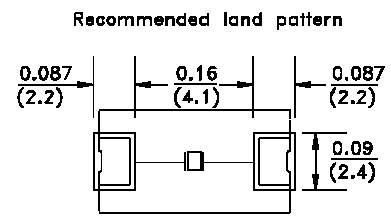

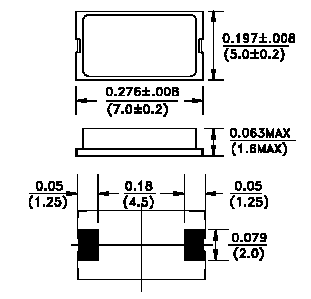

| Ceramic | 7.0mm x 5.0mm |
W=16mm P=8mm |
PCB |
 LCN2-7.0x5.0E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 7.0mm x 5.0mm |
W=16mm P=8mm |
- |
LCC4-7.0x5.0-DC1234 Daisy Chain |
360° Model
| |||||||||||||||||||||||||||||||||
| Ceramic | 7.0mm x 5.0mm J-Lead |
- | - |
 LCC4-7.0x5.0-DC1234-J Daisy Chain |
360° Model
| |||||||||||||||||||||||||||||||||

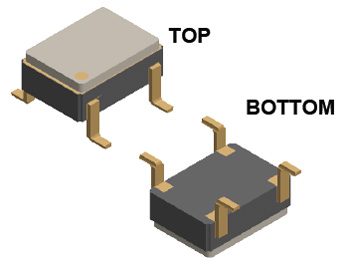

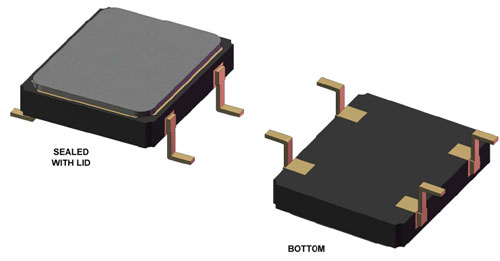

| Ceramic | 7.0mm x 5.0mm Gull-Wing |
- | - |
 LCC4-7.0x5.0-DC1234-GULL Daisy Chain |
360° Model
| |||||||||||||||||||||||||||||||||

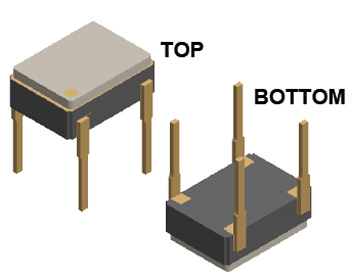

| Ceramic | 7.0mm x 5.0mm DIL Dual Inline |
- | - |
 LCC4-7.0x5.0-DC1234-DIL Daisy Chain |
360° Model
| |||||||||||||||||||||||||||||||||
| Ceramic | 7.0mm x 5.0mm |
W=16mm P=8mm |
- |
 LCN4-7.0x5.0E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 7.0mm x 5.0mm |
W=16mm P=8mm |
- |
 LCC6-7.0x5.0E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 7.5mm x 5.0mm |
W=16mm P=8mm |
PCB |
 LCC4-7.5x5.0E13A |
||||||||||||||||||||||||||||||||||

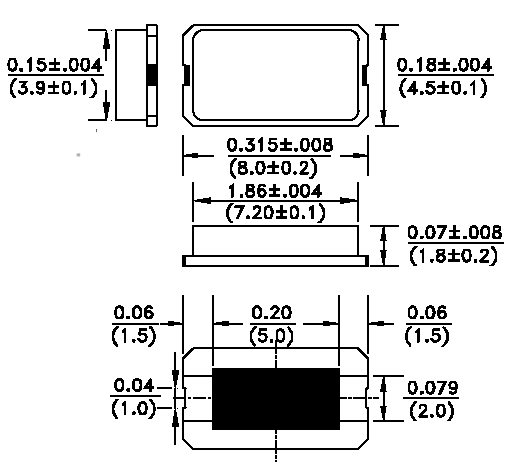

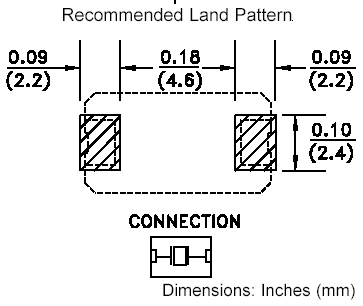

| Ceramic | 8.0mm x 4.5mm | W=16mm P=8mm |
PCB |
 LCC2-8.0x4.5E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 8.9mm x 7.4mm | - |
 |
360° Model
| ||||||||||||||||||||||||||||||||||

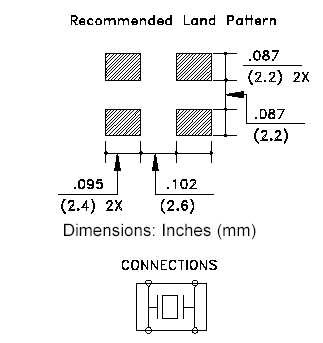

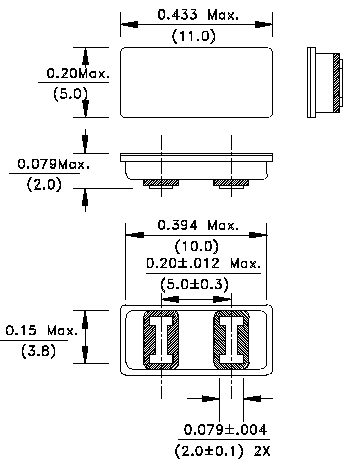

| Ceramic | 11.0mm x 5.0mm | W=24mm P=12mm |
PCB |
 LCC2-11.0x5.0E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 11.0mm x 6.5mm | W=24mm P=12mm |
- |
 LCN4-11x6.5E13A |
||||||||||||||||||||||||||||||||||
| Ceramic | 11.5mm x 5.5mm | W=24mm P=12mm |
PCB |
 LCC4-11x5.5E13A |
||||||||||||||||||||||||||||||||||

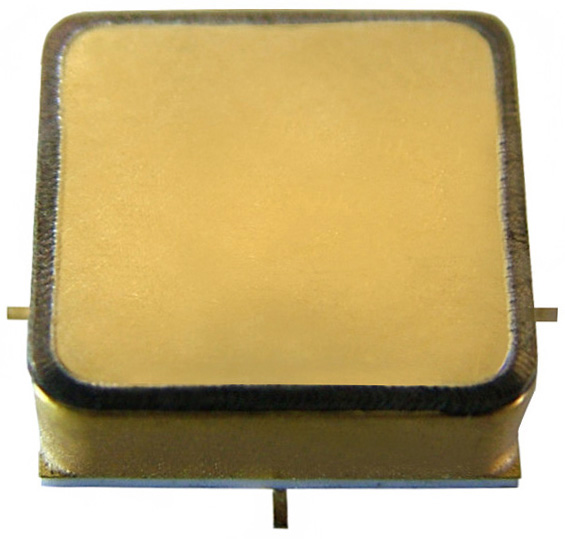

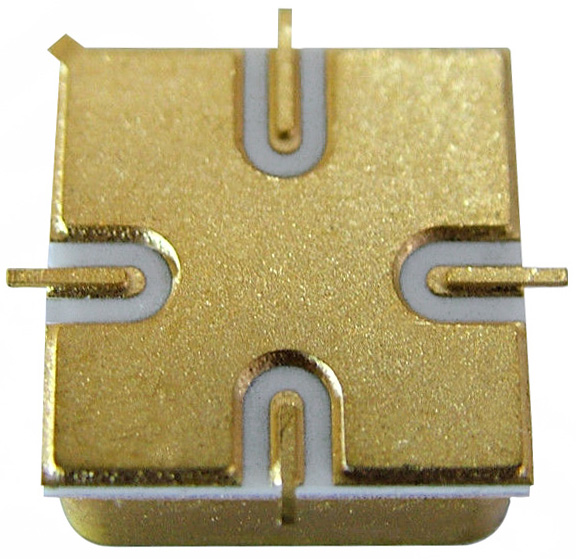

| Metal Seal | 11.4mm x 11.4mm 0.45" SQ |
- | PCB |
 SMTO-8 TOP  SMTO-8 BOTTOM |
||||||||||||||||||||||||||||||||||
| Throughhole | |||||
| Case Style |
Size | Tube Info |
TopLine Part Series | ||
| Metal 1/2 Can |
12.5mm x 12.5mm | Tube 40 |
 LX1/2M |
||
| Metal Full Can |
20.7 x 13.0mm | Tube 25 |
 LX0M |
||
| Low Profile Metal Can |
Height=2.5mm 11.5mm x 5mm |
Bulk |
 AT49 |
||
| Standard Metal Can |
Height=13.5mm 11.5mm x 5mm |
Taping Spec |
 HC49 |
||
| Cylindrical | 6.3 x 2.1mm | Bulk |
 DT26 |
||
| Cylindrical | 8.28 x 3.1mm | Bulk |
 DT38 |
||
|
